MINIMALIST TROPICAL HOUSE DESIGN 3D ARCHICAD Part 7

Rumah Mungil di Lahan 7 x 14

Buka program Graphisoft Archicad Anda. (Posting dengan Archicad 15)

SETTING SATUAN UKURAN:

Klik Options >Project Preferences > Working units & levels

Pada bagian Model Unit pilih satuan centimeter dan Decimal= 0,

Pada bagian Layout Unit pilih satuan centimeter dan Decimal= 0, Klik Next
Pada bagian Linear Dimension Unit pilih satuan centimeter dan Decimal= 0, Klik Next
Pada bagian Length Unit pilih satuan centimeter dan Decimal= 0,
Pada bagian Area unit dan volume unit pilih satuan meter
Klik OK.

SETTING SATUAN GRID BACKGROUND:

Untuk mempermudah penempatan pointer pada area gambar sesuai ukuran.

Pengaturan grid background, klik View > Grid Options > Grids & Background. Pada bagian Spacing Main Grid , horizontal dan Vertical = 100.
Pada bagian Snap Grid , horizontal dan Vertical = 50. Klik OK
MENGATUR LAYER:
Layer digunakan untuk mengorganisasi elemen-elemen konstruksi yang kita gambar. Caranya, Klik Options > Element Attributes > Layer Settings (Model Views). Maka muncul dialog:

Klik New, untuk membuat Layer-layer nama komponen yang akan anda buat. Contoh: Dinding, Pintu, Lantai, Atap, dll. Kemudian Klik OK

MEMBUAT STORY:

Untuk mempersiapkan jumlah lantai dan elevasi masing-masing lantai.
Klik Design > Story Setting...

Pada bagian Story 0 ketik LANTAI 1, Elevation = 0, Height to Next = 350
Pada bagian Story 1 ketik LANTAI 2, Elevation = 350, Height to Next = 350
Apabila ingin menambah lantai, klik Insert Above. Klik OK

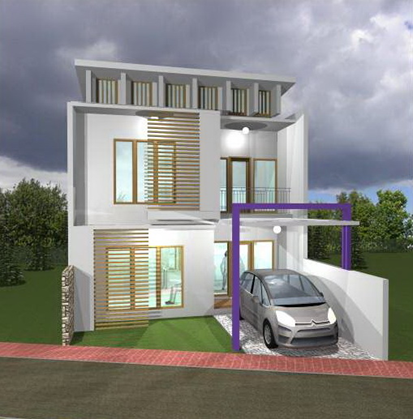

PROJECT : MINIMALIST TROPICAL HOUSE

Denah Lantai 1

Denah Lantai 2

PENGGAMBARAN KONSTRUKSI LANTAI 1

Pada Navigator-Project Map, aktifkan 0. LANTAI 1

MENGGAMBAR DINDING (WALL):

Klik Wall di Toolbar. Klik Setting Dialog untuk mengatur parameternya.

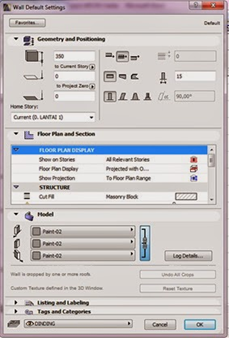

Tinggi dinding= 350, To Project Zero (dasar Dinding)=0, Construction Method=Center, Wall Thickness=15 , Pilih Layer Dinding, Kemudian Klik OK. Seperti gambar dibawah ini:

Pilih jenis dinding Chained pada panel Info Box. Untuk menempatkan Klik Grid snap dan pilih yang paling kanan.

Kita mulai dinding yang paling luar dulu. Caranya klik pada titik grid awal, terus arahkan dan klik ke grid berikutnya sesuai ukuran yang diinginkan. Teruskan untuk dinding yang dalam sesuai Denah Lantai 1 di atas.

Tekan F3 apabila ingin melihat 3D-nya.

Klik toolbar Orbit (O) untuk menggerakkan.

MENGGAMBAR DINDING PAGAR (WALL):

Klik Wall Tool pada ToolBox dan klik pada info box, atur parameternya,
Tinggi dinding= 150, To Project Zero (dasar Dinding)=0, Construction Method=Center, Wall Thickness=15 , Pilih Layer Pagar, Kemudian Klik OK.

Tekan F3 apabila ingin melihat 3D-nya.

Teruskan untuk pagar yang lain, dengan ketinggian sesuai Denah.

MENGGAMBAR LANTAI (SLAB):

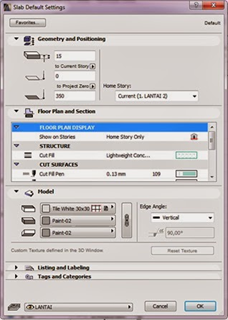

Klik Slab pada Toolbar, atur parameternya,

Relative Base Height=30, To Project Zero=30 (30 cm dari dasar 0),Model: Top Material=Tile White 30x30,dan yang perlu diingat elevasi tiap penggambaran. Pilih Layer Lantai (sesuai yang telah dibuat).

Setelah klik OK, kemudian langsung buatlah garis pada bagian yang dibuat lantai, (seperti gambar berikut):

Dengan langkah yang sama buatlah Lantai KM dan Lantai Teras dengan ketinggian dan Top Material yang berbeda.
Tekan F3 apabila ingin melihat 3D-nya.

MENGGAMBAR BIDANG TANAH (SLAB):

Klik Slab Tool pada ToolBox dan klik pada info box, atur parameternya,

Pilih tebal Tanah = 5, To Project Zero=5 (5 cm dari dasar 0)

Model = LS-Grass green

Pada Layer pilih Rumput (sesuai yang telah dibuat).

Klik OK

Pada Geometry Method pilih Ractangular

Buatlah segi empat pada denah luasan yang akan diberi rumput, seperti gambar berikut:

Tekan F3 apabila ingin melihat 3D-nya.

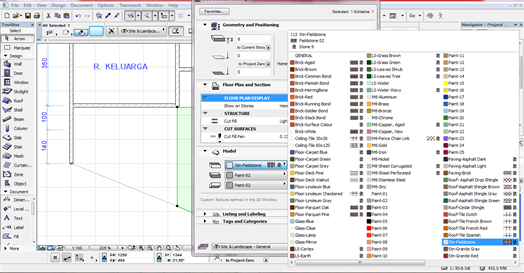

MENGGAMBAR CARPORT (SLAB):

Klik Slab Tool pada ToolBox dan klik pada info box, atur parameternya,

Pilih tebal Carport = 8, To Project Zero=8 (8 cm dari dasar 0)

Model = Stn-Fieldstone

Pada Layer pilih Carport. (sesuai yang telah dibuat).

Klik OK

Pada Geometry Method pilih Polygonal

Buatlah segi empat (Klik 1, Klik 2, Klik 3, Klik 4, Klik 5) pada denah luasan yang akan dibuat Carport, seperti gambar berikut:

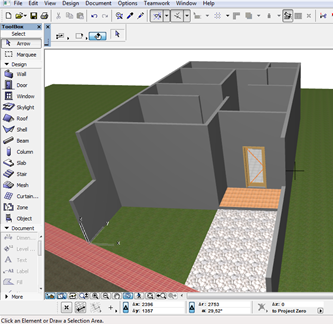

Tekan F3 apabila ingin melihat 3D-nya.

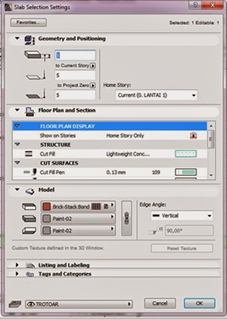

MENGGAMBAR TROTOAR (SLAB):

Klik Slab Tool pada ToolBox dan klik pada info box, atur parameternya,
Pilih tebal Trotoar = 5, To Project Zero=5 (5 cm dari dasar 0)
Model = Brick-Stack Bound
Pada Layer pilih Trotoar. (sesuai yang telah dibuat).
Klik OK

Pada Geometry Method pilih Ractangular

Buatlah segi empat pada denah luasan yang akan dibuat Trotoar (lebar 100), seperti gambar berikut:

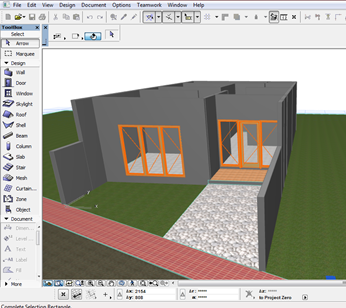

Tekan F3 apabila ingin melihat 3D-nya.

MENGGAMBAR JALAN (SLAB):

Klik Slab Tool pada ToolBox dan klik pada info box, atur parameternya,

Pilih tebal Jalan = 2, To Project Zero=2 (2 cm dari dasar 0)

Model = Paving-Asphal Dark

Pada Layer pilih Jalan. (sesuai yang telah dibuat).

Klik OK

Buat persegi seperti langkah sebelumnya dan sesuaikan seperti denah.

Tekan F3 apabila ingin melihat 3D-nya

MEMASANG PINTU (DOOR):

Klik Door Tool pada Toolbox, dan klik pada info box, atur parameternya,

Pilih Jenis pintu: Wood Internal Door – D1 Transom,

Atur Ukuran Lebar =90,Tinggi pintu= 240, dan Pilih Handle -nya

Ingat ketinggian lantai 30.

Klik OK

Klik tengah-tengah tembok ( Klik 1)

Klik 2 bagian dalam ruangan (arah membuka), seperti gambar di atas.

MEMASANG JENDELA (WINDOW):

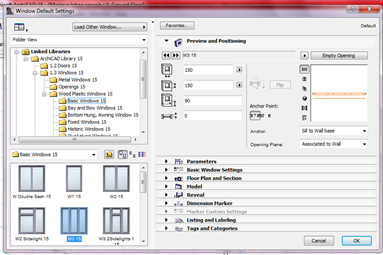

Klik Window Tool pada Toolbox, dan klik pada info box, atur parameternya,

Pilih Jenis Window: W3-15

Atur Ukuran Lebar =150,Tinggi = 150, posisi dari lantai 90

Klik OK

Klik pada 1,2 seperti gambar di atas.

Untuk Pintu dan Jendela yang lain tinggal Pilih jenis dan ukurannya.

Tekan F3 apabila ingin melihat 3D-nya.

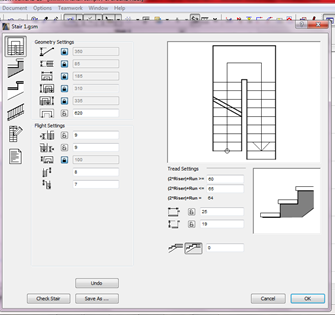

MEMASANG TANGGA (STAIR):

Klik Stair Tool pada Toolbox, dan klik pada info box, atur parameternya,

Pilih Jenis Stair: Complete Stairs 15

Pilih nama tangga: Stair U- Shape 15

Pada bagian Preview and Positioning – klik Create Stair – pilih U –Return with Landing - OK

Total rise height = 350, lalu kunci,

Flight width = 85, lalu kunci,
Stair width= 185, lalu kunci,
Lower part length = 310, lalu kunci,
Upper part length = 335, lalu kunci,
Number of risers of the lower side = 9 lalu kunci,
Number of risers of the upper side = 9 lalu kunci,
Width of the Landing = 100,
Lower offset of the Landing = 8,
Upper offset of the Landing = 7,
Klik OK. Kalau mau disimpan klik Save as ...
Klik OK

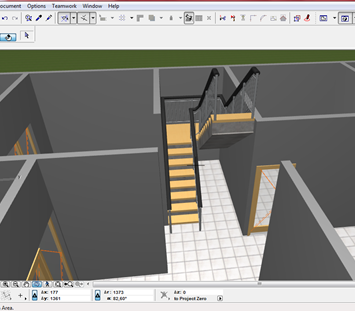

Tempatkan Tangga pada ruang tangga diatur/diputar sesuai Denah, seperti gambar:

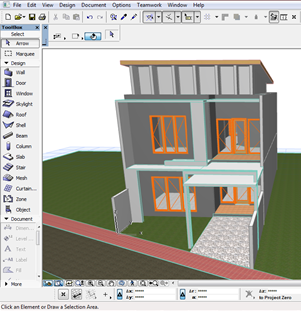

Tekan F3 apabila ingin melihat 3D-nya

PENGGAMBARAN KONSTRUKSI LANTAI 2

Pada Navigator-Project Map, aktifkan 0. LANTAI 2.

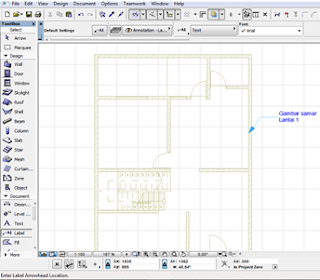

Jika Denah Lantai 1 tidak terlihat, maka Klik Icon Trace

(untuk bantuan menggambar Denah Lt. 2)

MENGGAMBAR DINDING (WALL) LANTAI 2:

Klik Wall Tool pada ToolBox dan klik pada info box, atur parameternya,

Tinggi dinding= 350, To Project Zero =350 (350 cm dari dasar 0), Construction Method=Center, Wall Thickness=15 , Pilih Layer Dinding, Kemudian Klik OK.
